DJI Phantom 4 รับซ่อมซ่อมโดรน มาดูวิธีแกะกันครับ ว่าแต่ละขั้นตอนที่ซ่อมเปลี่ยนกระดอง ต้องทำอย่างไรบ้าง DJI Phantom ซ่อม อย่างไร

dji4
dji phantom ซ่อม

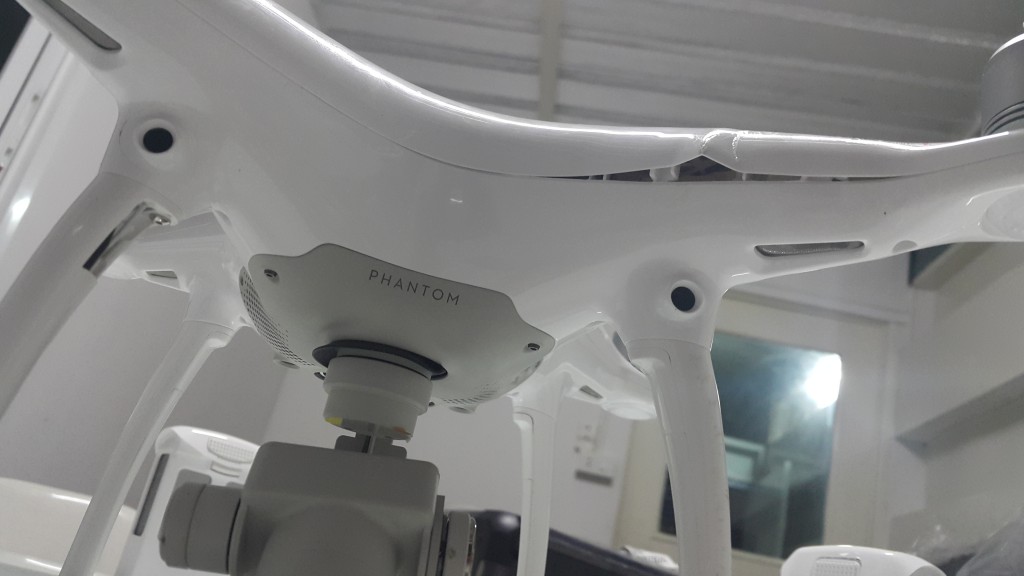

อันนี้เป็นภาพก่อนการเปลี่ยนกระดอง สังเกตุได้ว่า เกิดจากการตกมา ทำให้กระดอง DJI Phantom4 ได้รับความเสียหาย กระดองเปิด และกระดองแตก
20160601_191943
ตัวกระดองด้านข้างซ้ายของกล้องเปิดออกมา
20160601_191950

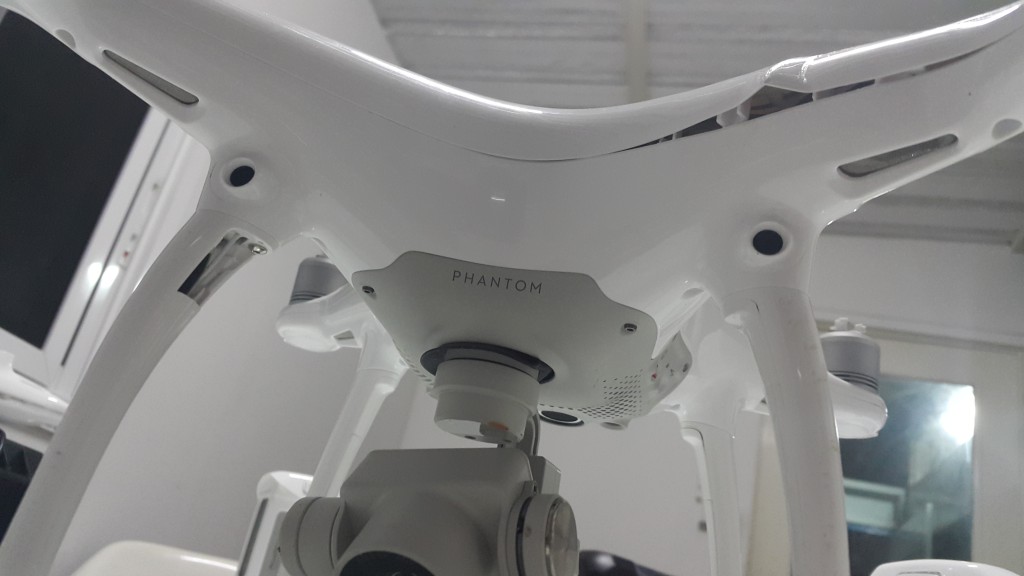

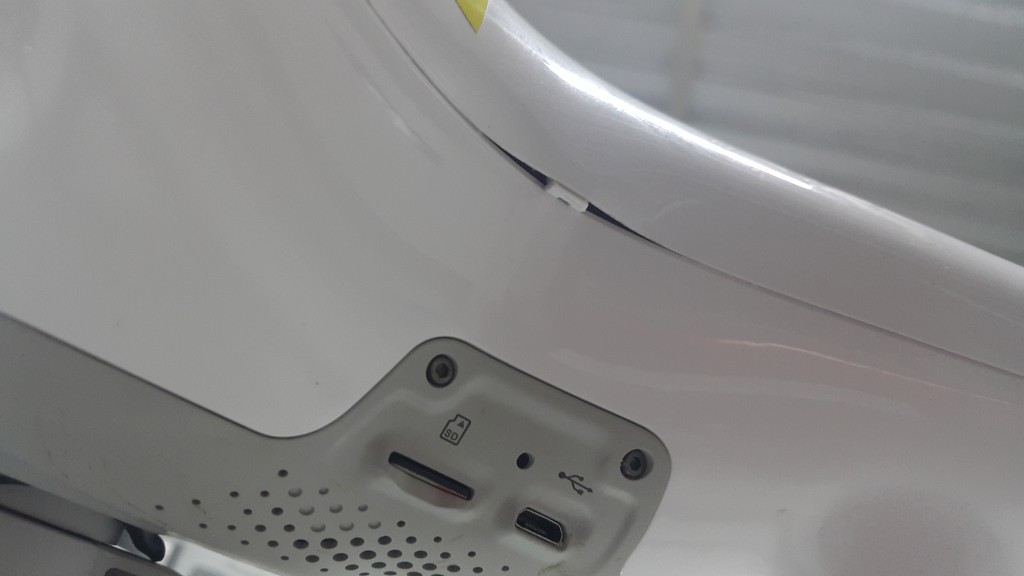

กระดองด้านหน้าของตัวลำ DJI Phantom4 มีรอยเปิด

20160601_192016

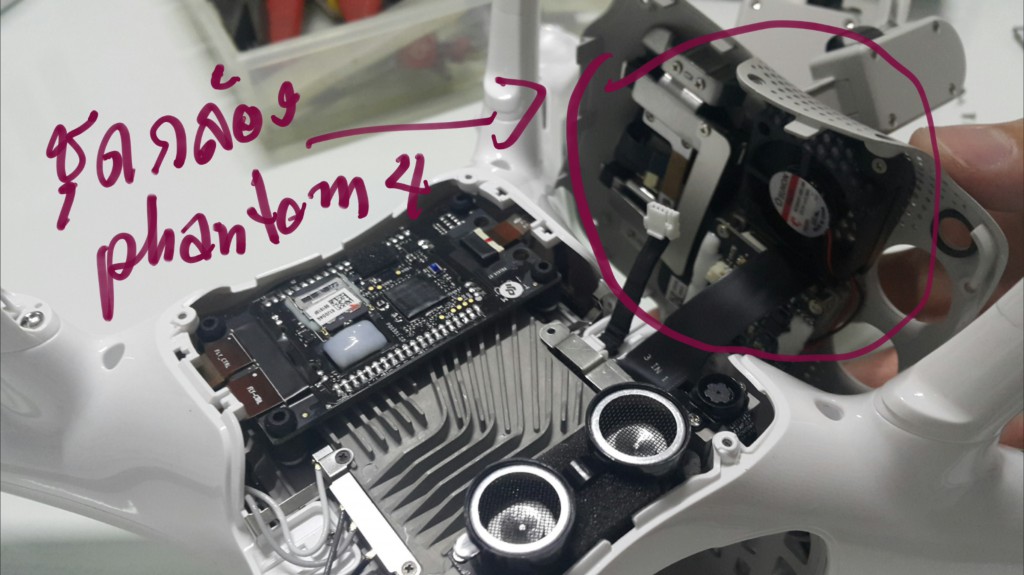

ลำดับแรกเริ่มจากแกะตัวกล้องก่อนครับ ให้ขันน๊อตที่ใต้กล้องแล้วเปิดออกมา ส่วนฝากระดองด้านบนจะแกะทีหลัง

2016-06-22 20.44.34

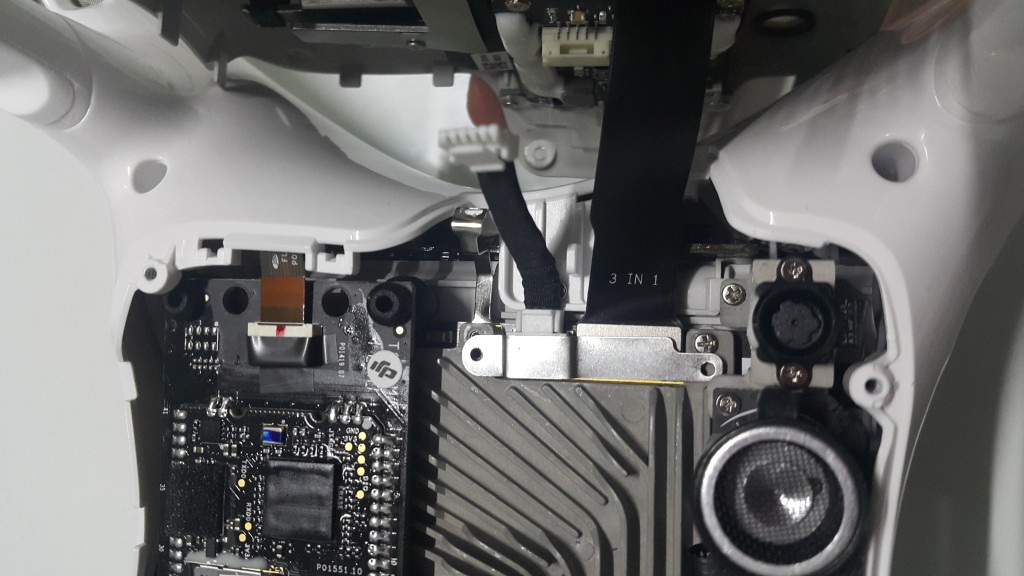

แกะสายแพร์สองเส้นที่ติดอยู่ระหว่างตัวลำและตัวกล้อง มี 2 เส้น ให้แกะออกมา

20160601_192559

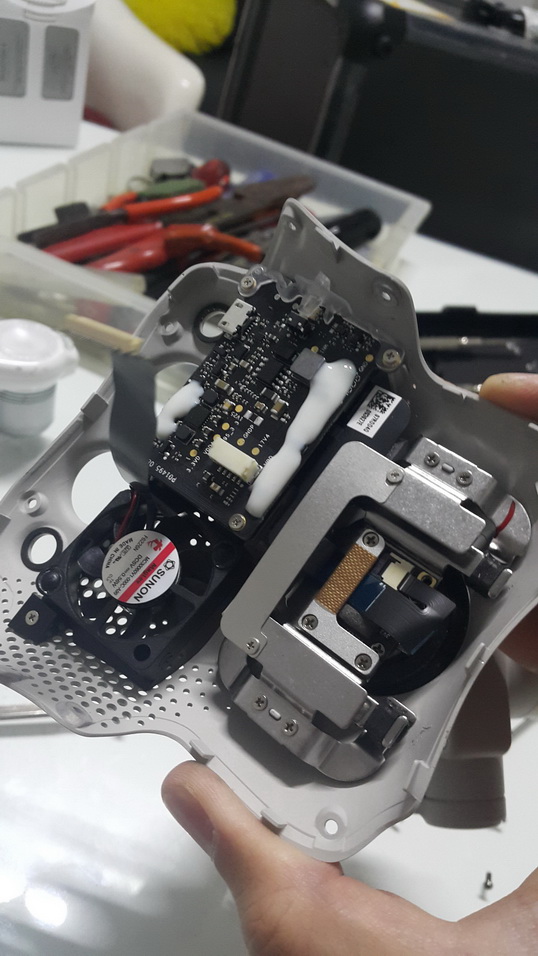

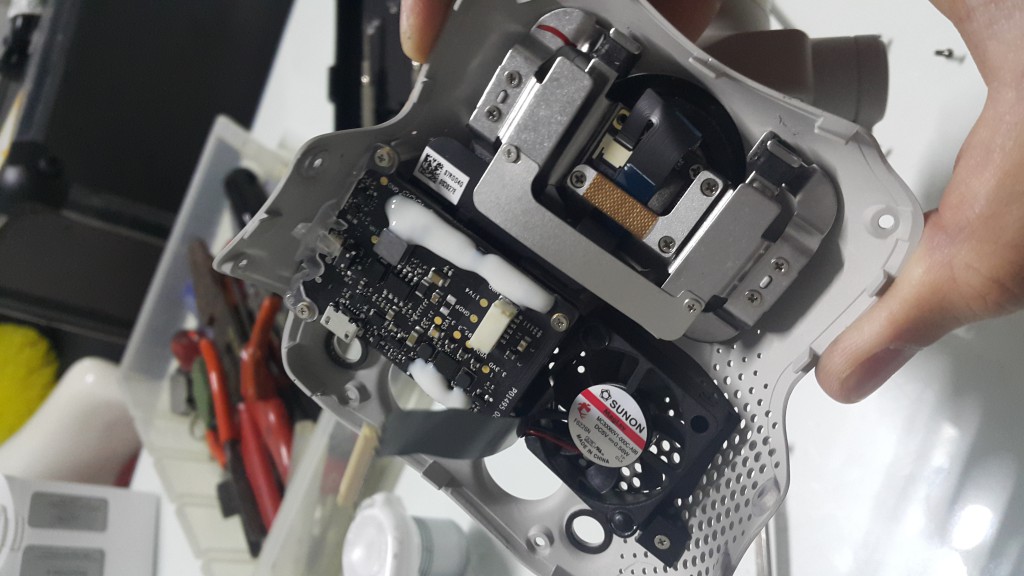

ด้านใต้กล้อง Phantom4 หลังจากได้แกะออกมาจากตัวโดรนเรียบร้อยแล้ว

20160601_192627

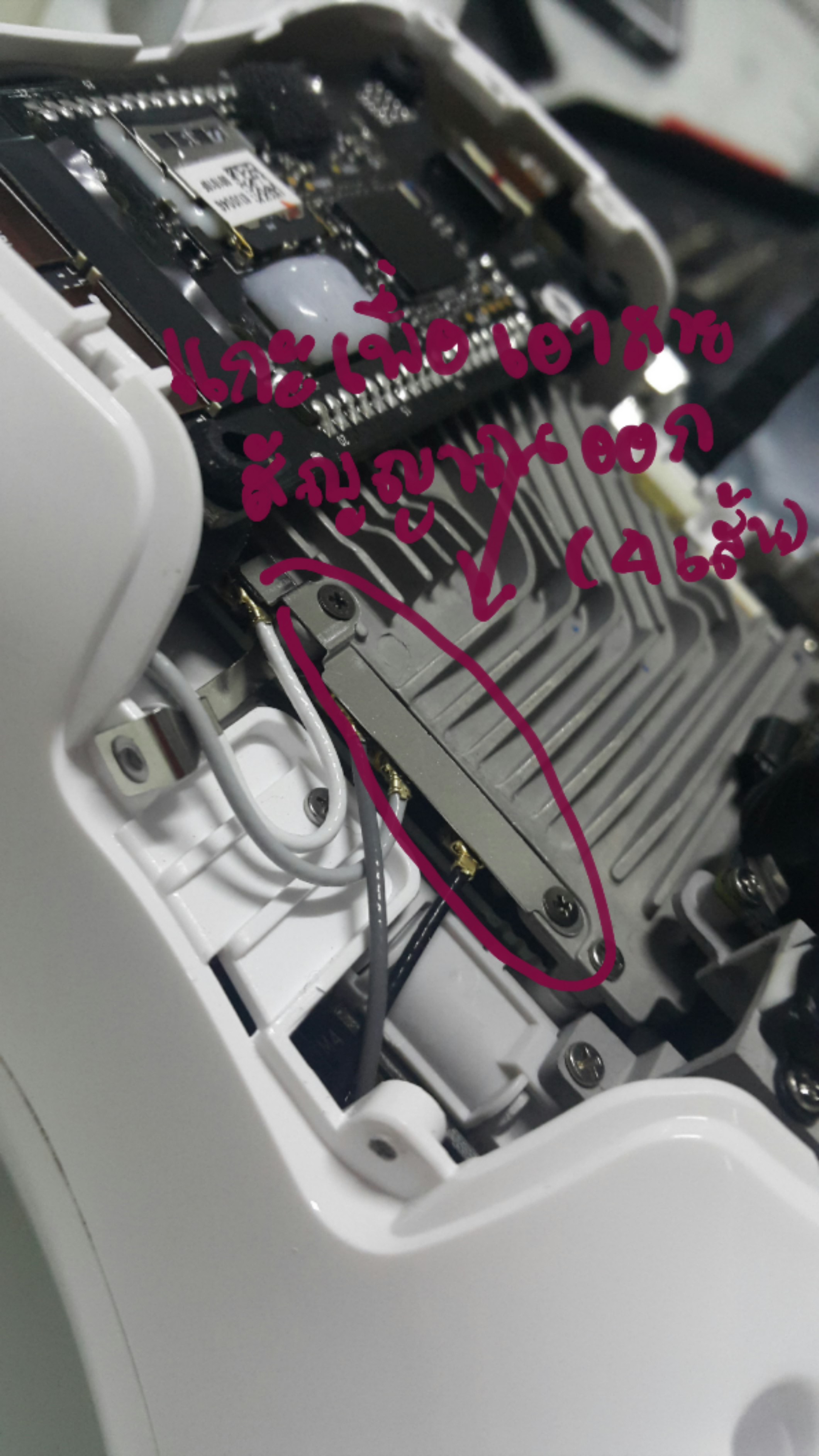

จากนั้นไปที่ตัวโดรน แกะน๊อต 2 ตัวเพื่อทำการปลดสายสัญญาณออก  4 เส้น
2016-06-22 20.49.42

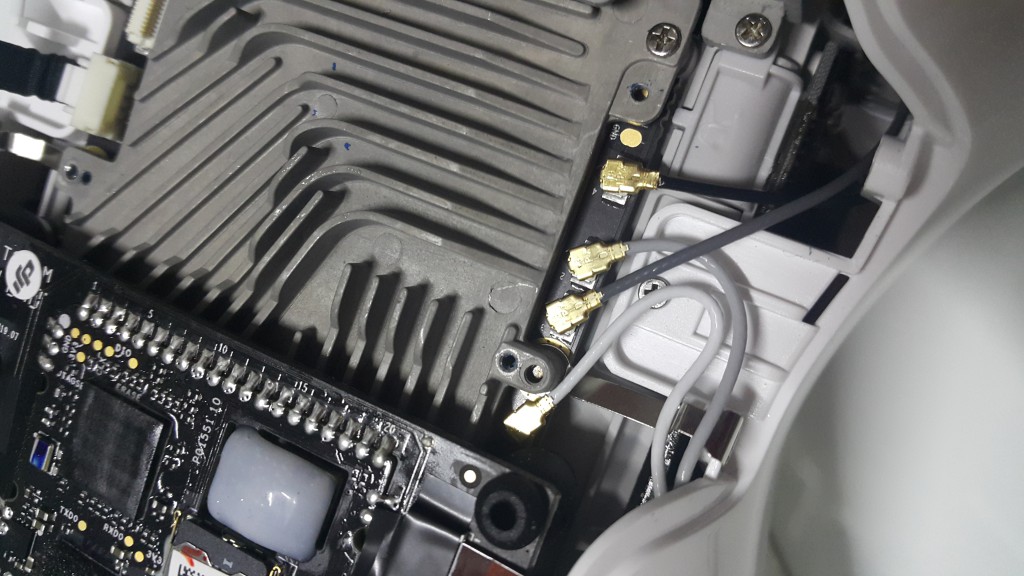

สภาพหลังจากแกะตัวฝาครอบสายสัญญาณออก

20160601_192946

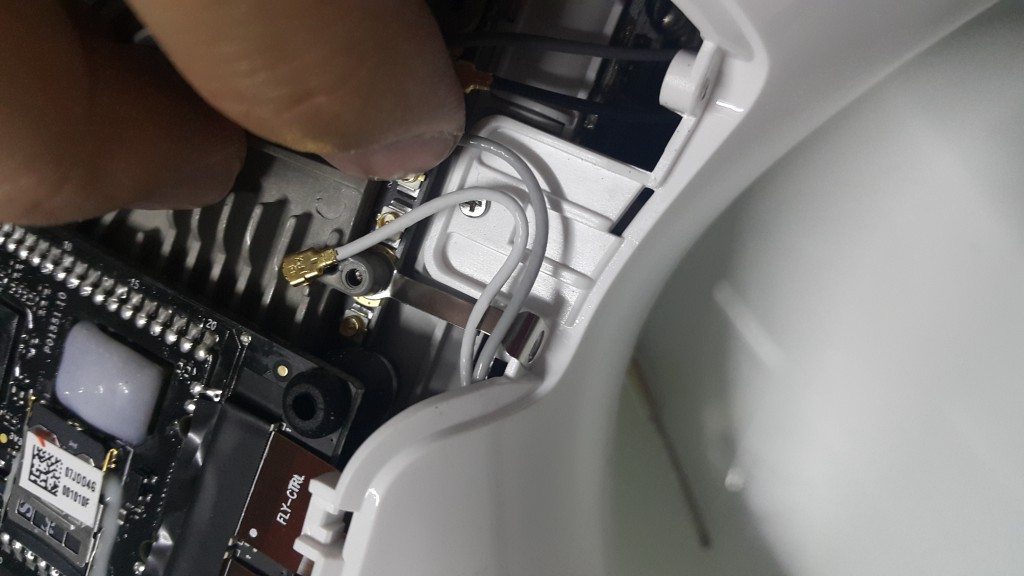

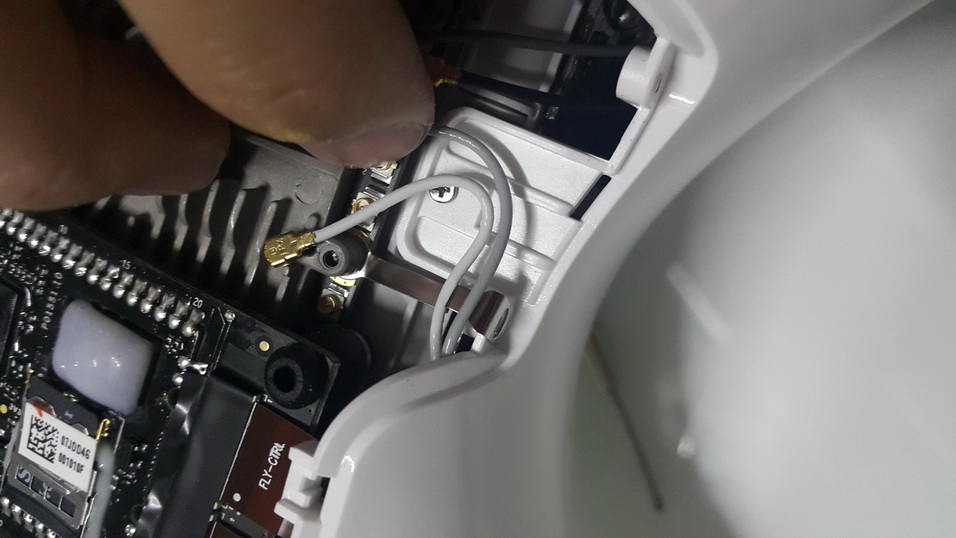

ค่อยๆดึงสายสัญญาณออกทีละเส้น มีทั้งหมด  4 สี คือ ดำ ขาว เทา เทาอ่อน

20160601_193055

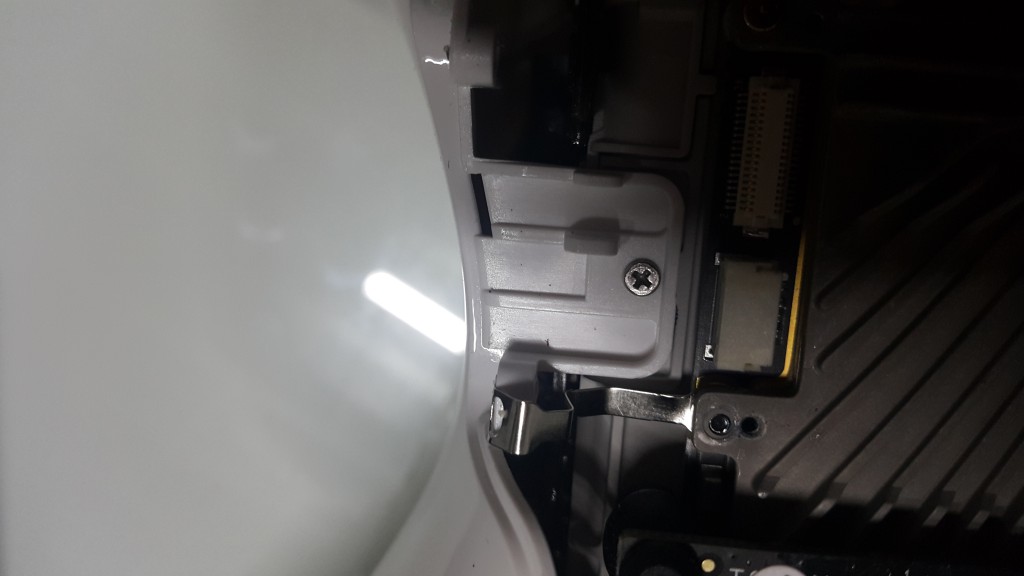

หลังจากปลดสายสัญญาณออกแล้ว ให้ขันน๊อตออก เพื่อเป็นการปลดล๊อกตัวบอร์ดกับตัวบอดี้ด้านล่าง

20160601_193058

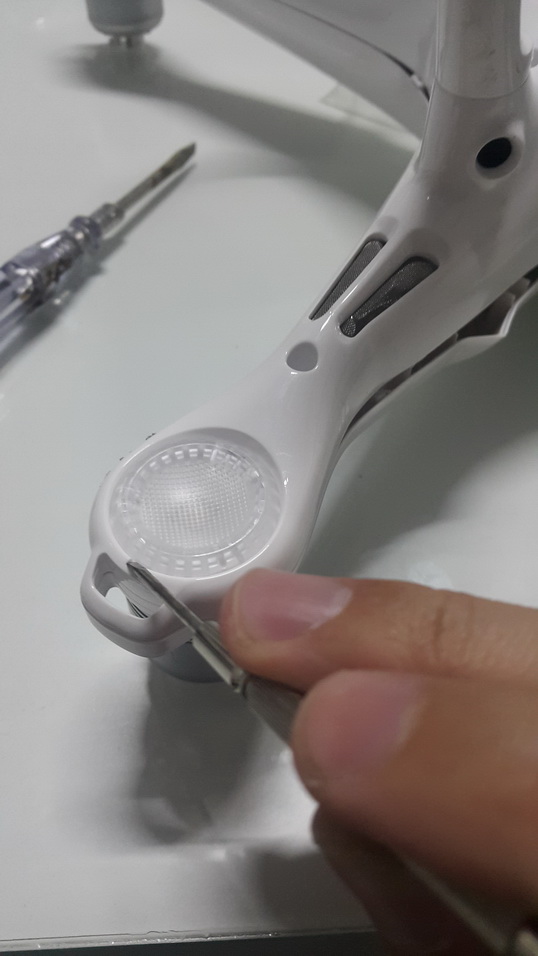

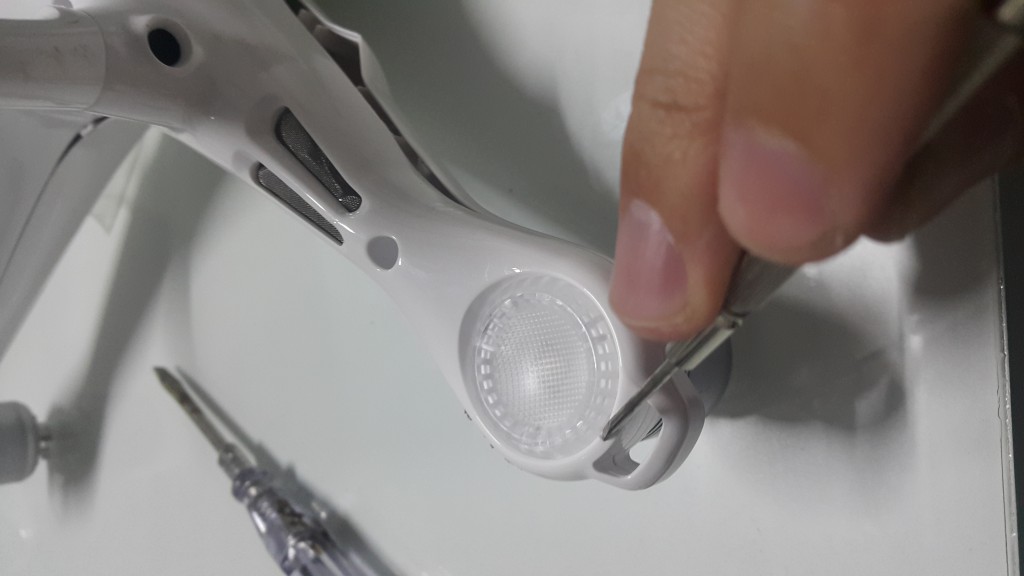

จากนั้นแกะไฟที่ด้านใต้มอเตอร์ ใช้ไขควงงัดออกมา

20160601_193851

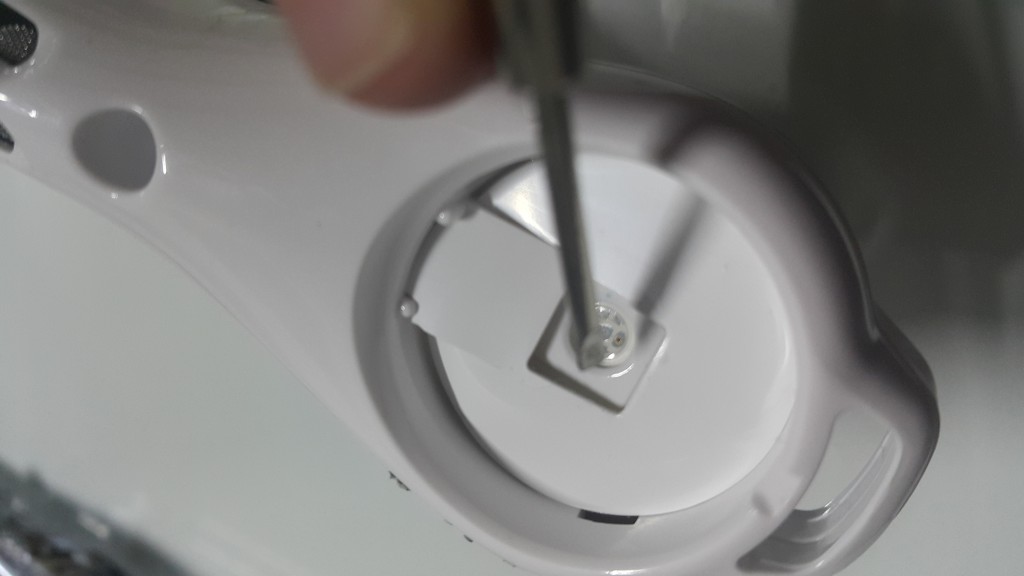

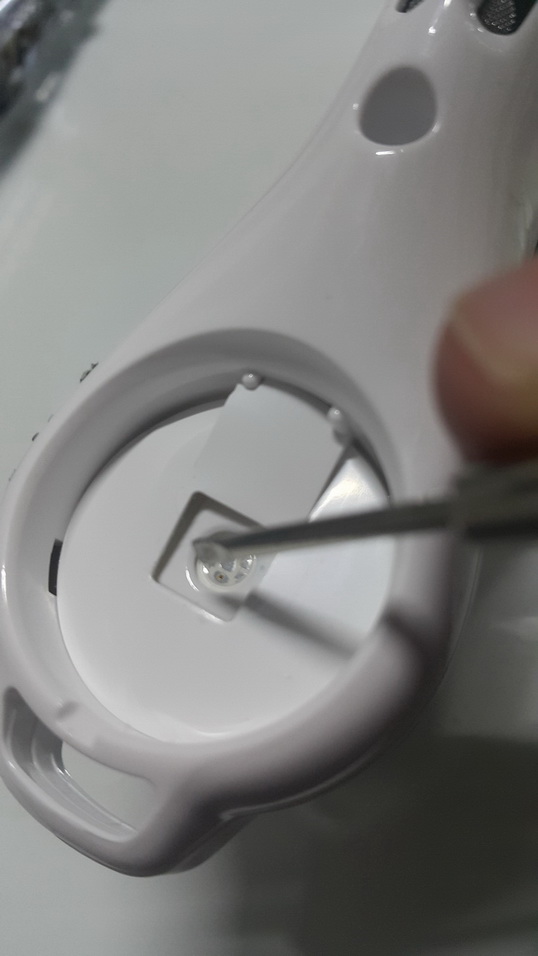

สภาพหลังจากแกะไฟออกมา ยังไม่เจอมอเตอร์ทันที จะมีกระดาษรองไว้อีกชั้นนึง ให้แกะออกมา

20160601_193905

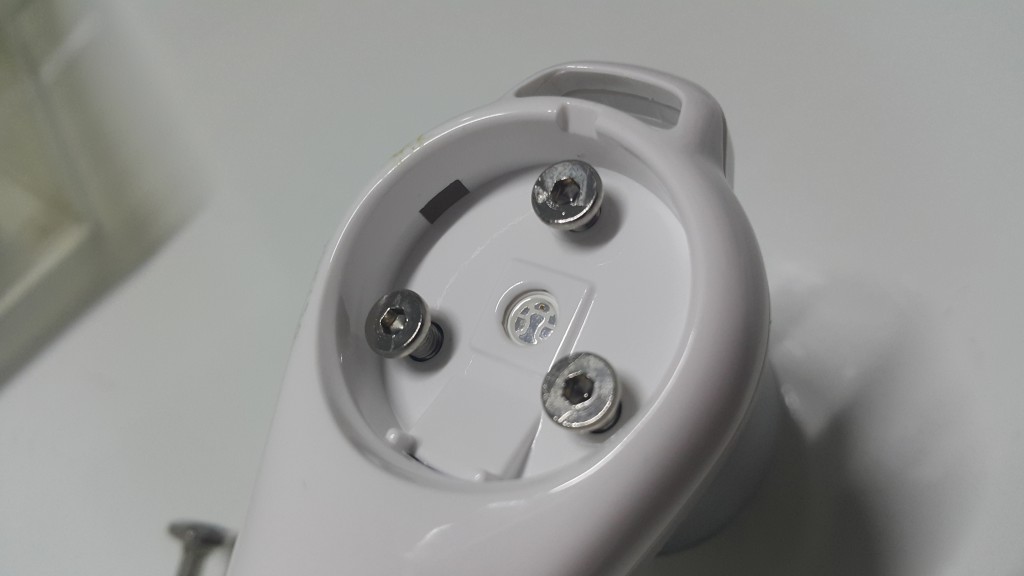

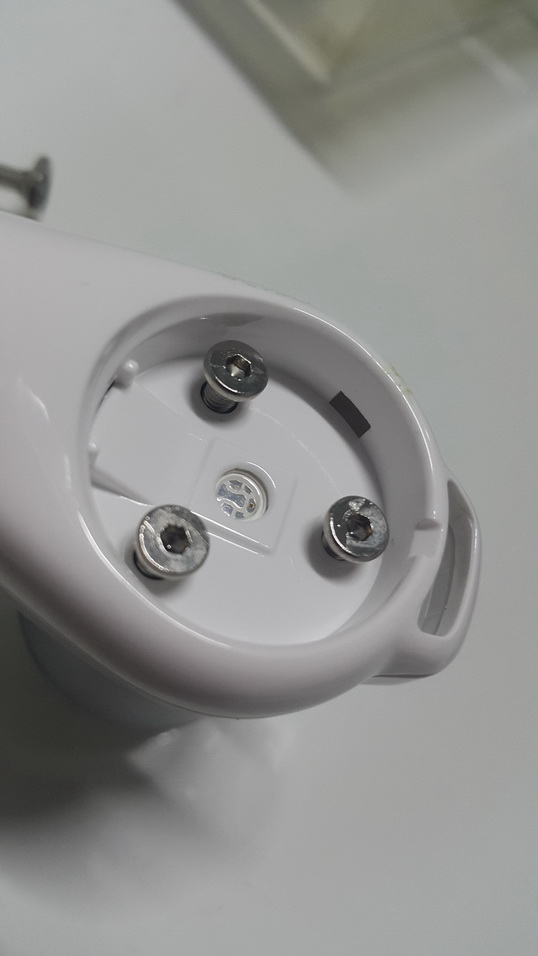

หลังจากแกะแผ่นกระดาษแล้ว จะเจอน๊อตสามตัว ให้ทำการคลายน๊อตออกมา (น๊อตล๊อกมอเตอร์)

20160601_194045

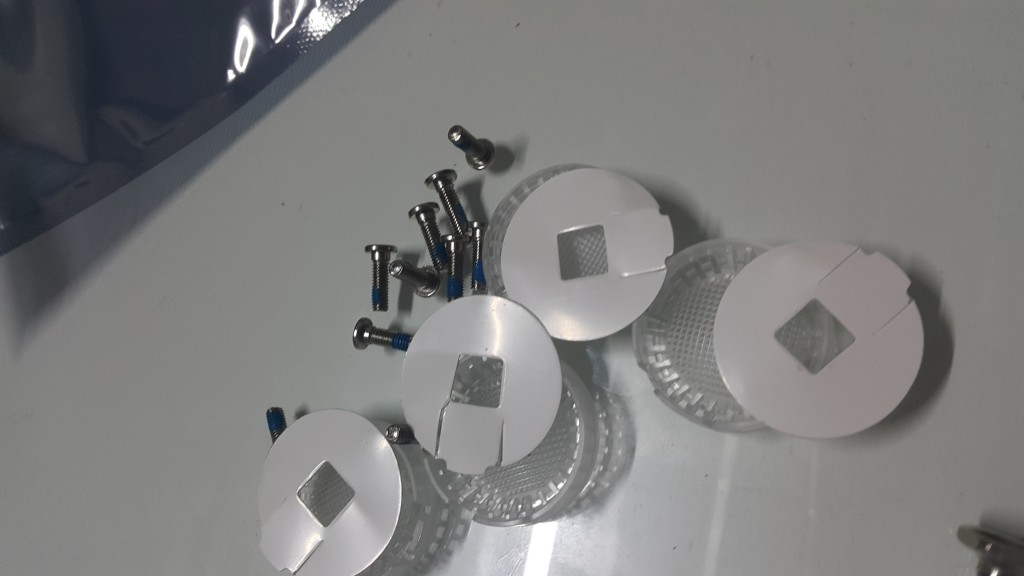

แกะออกมาแล้ว จะได้ทั้งหมด 4 ชุด จากมอเตอร์ทั้งหมด 4 ตัว

20160601_194123

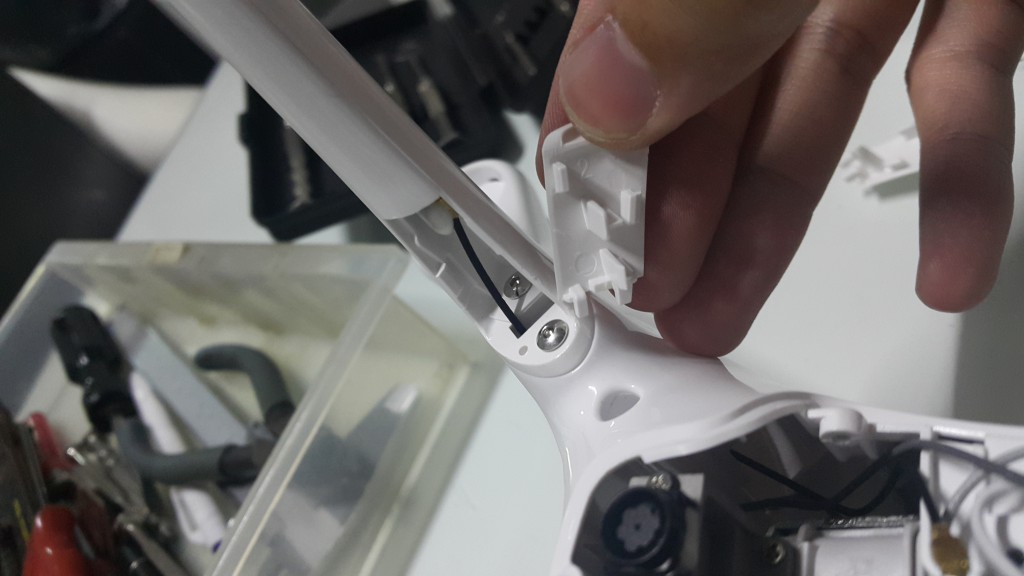

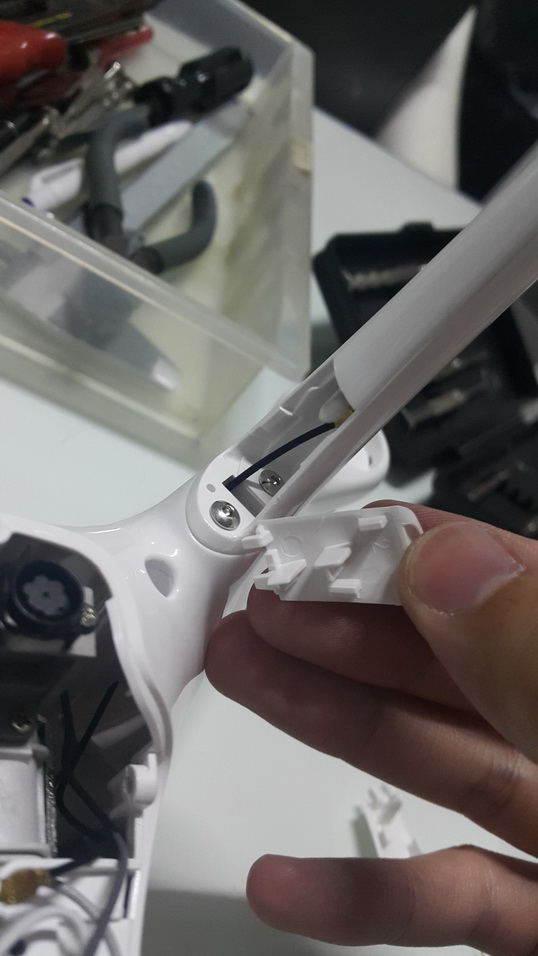

แกะฝา DJI Phantom4 Landing Gear ออกมา

20160601_194859

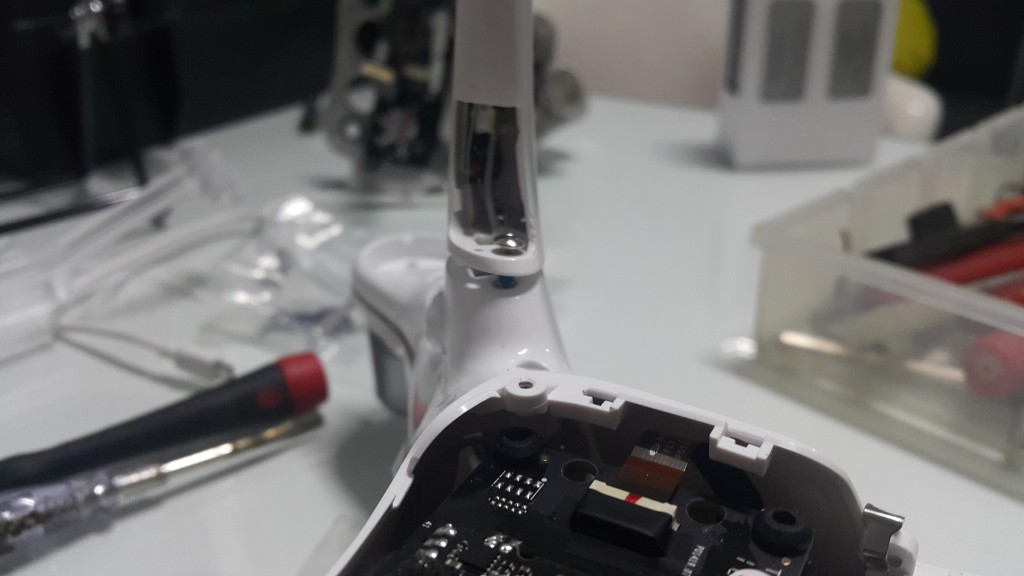

ขันน๊อตของแต่ละขาออกมา เพื่อให้ถอดขาออกมาได้ (แต่ยังไม่ต้องถอด)

20160601_195055

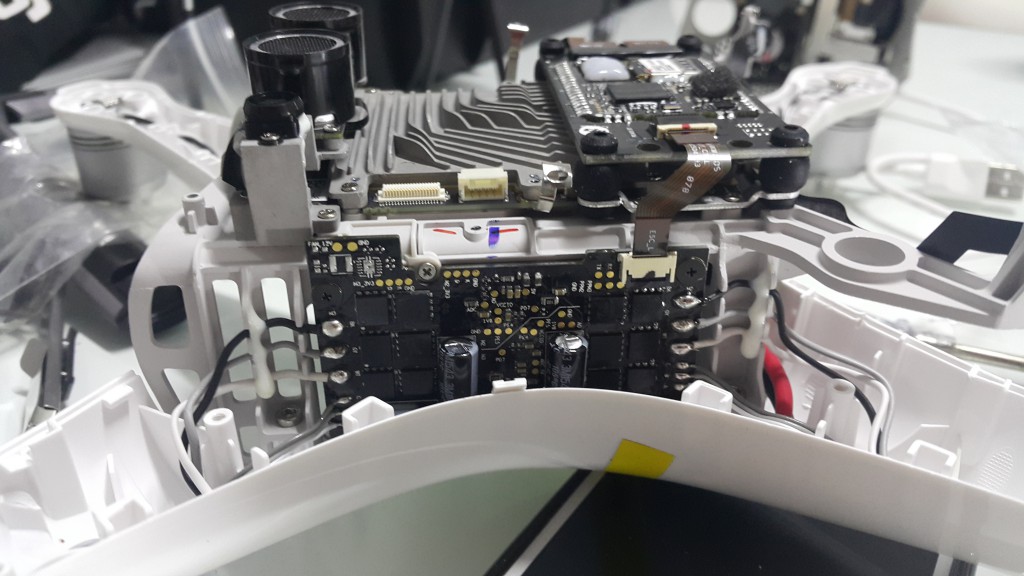

จากนั้นทำการเปิดฝา  DJI Phantom4 ด้านบนออกมา

20160601_201028

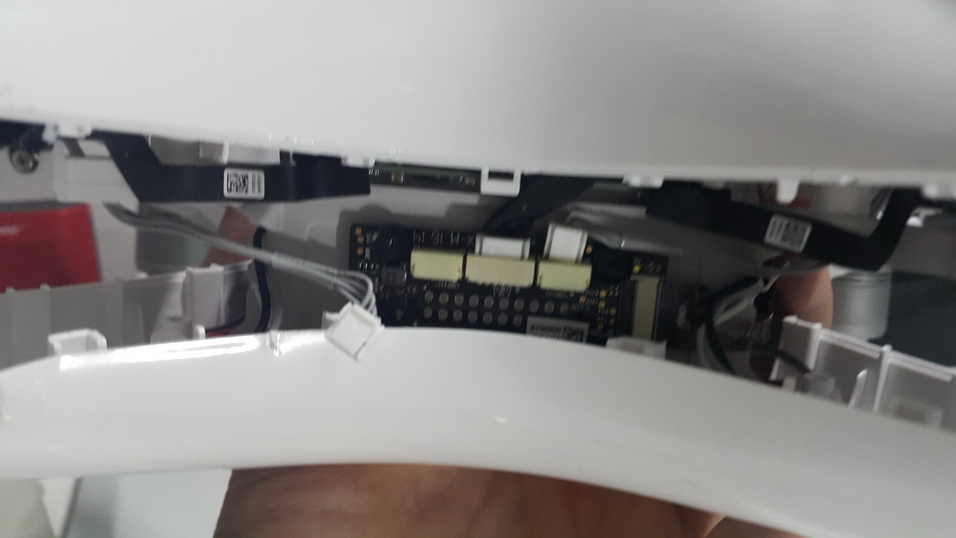

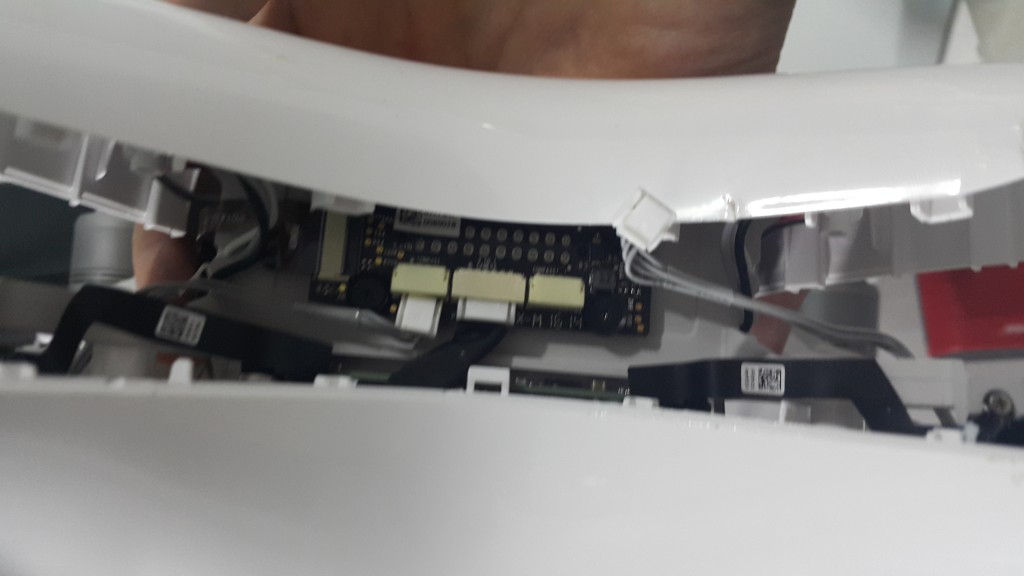

ตอนเปิดฝาด้านบน สิ่งที่ต้องระวังคือต้องแกะสาย 3 ชุด ที่ด้านข้างตัวลำออกก่อน ไม่งั้นจะไม่สามารถเปิดกระดองได้

20160601_200903

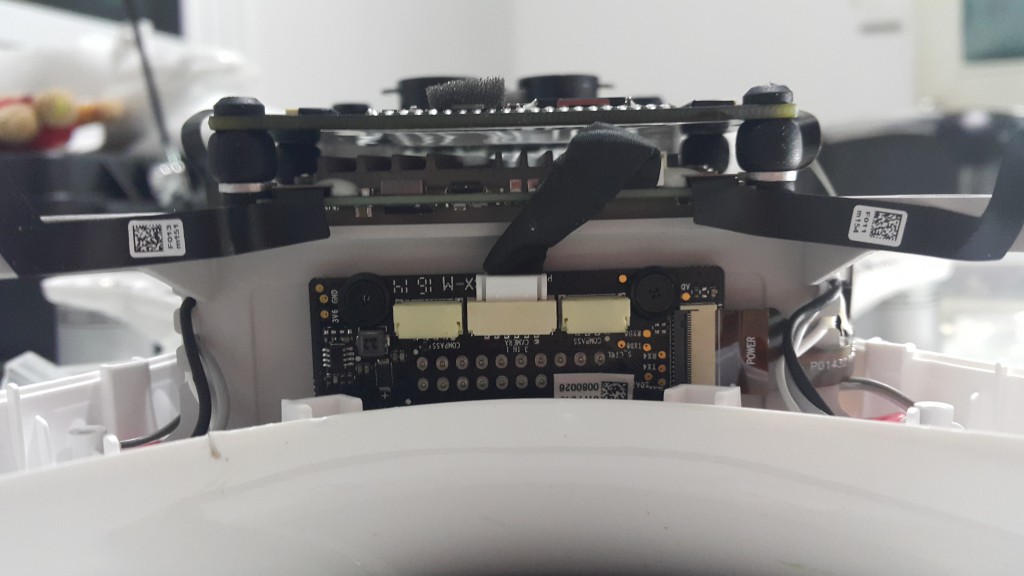

แกะออกมาแล้ว หน้าตาก็จะเป็นแบบนี้

20160601_201004

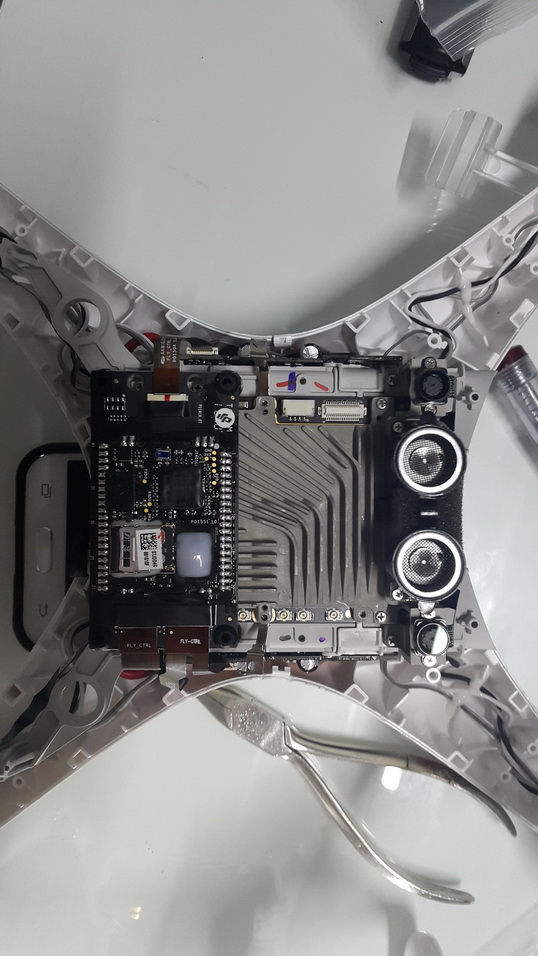

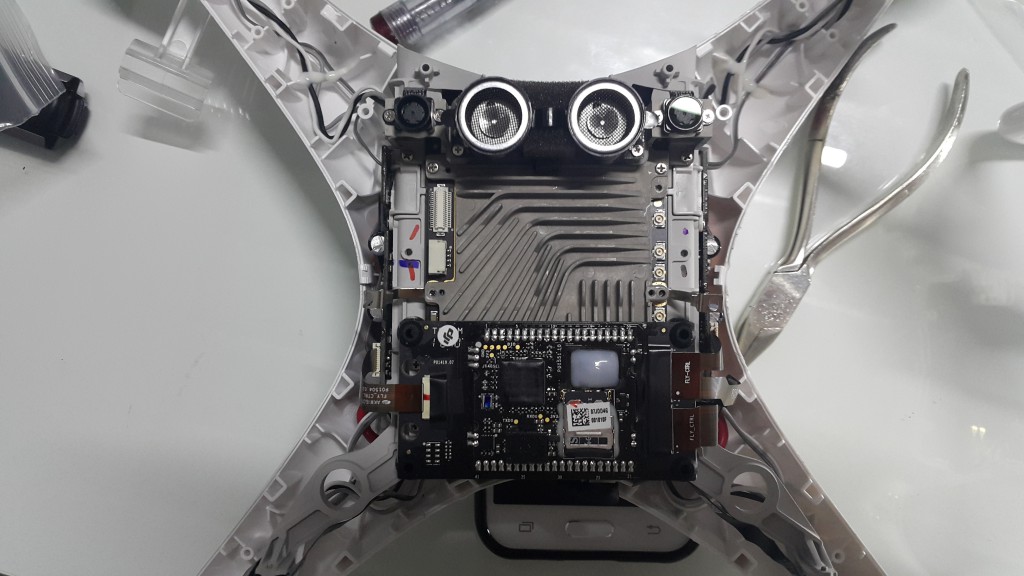

ด้านบนของตัวลำ หน้าตาจะเป็นแบบนี้(ด้านบน)

20160601_200959

ด้านข้างของตัวลำ

20160601_201013

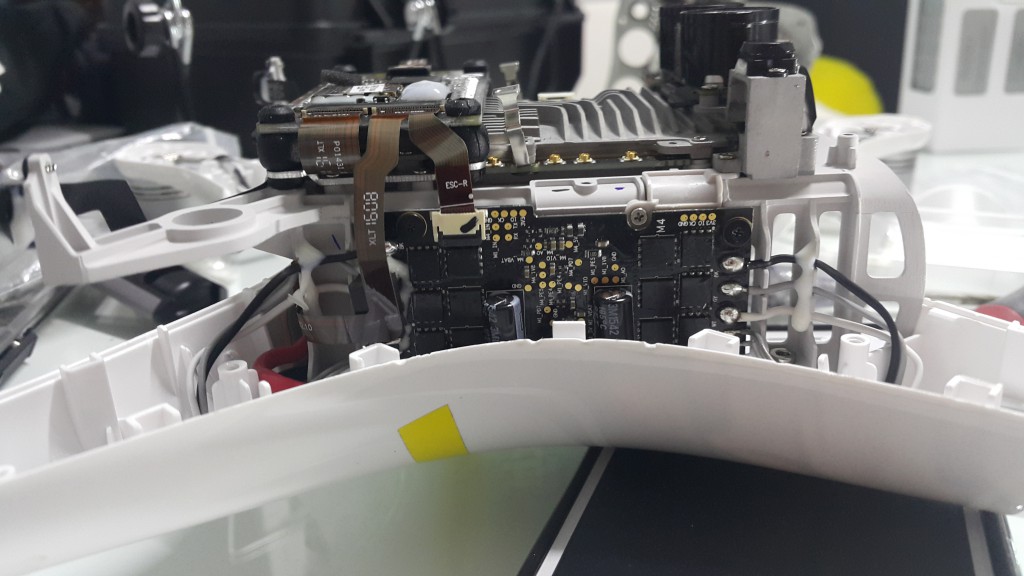

ด้านหลังของตัวลำ

20160601_201020

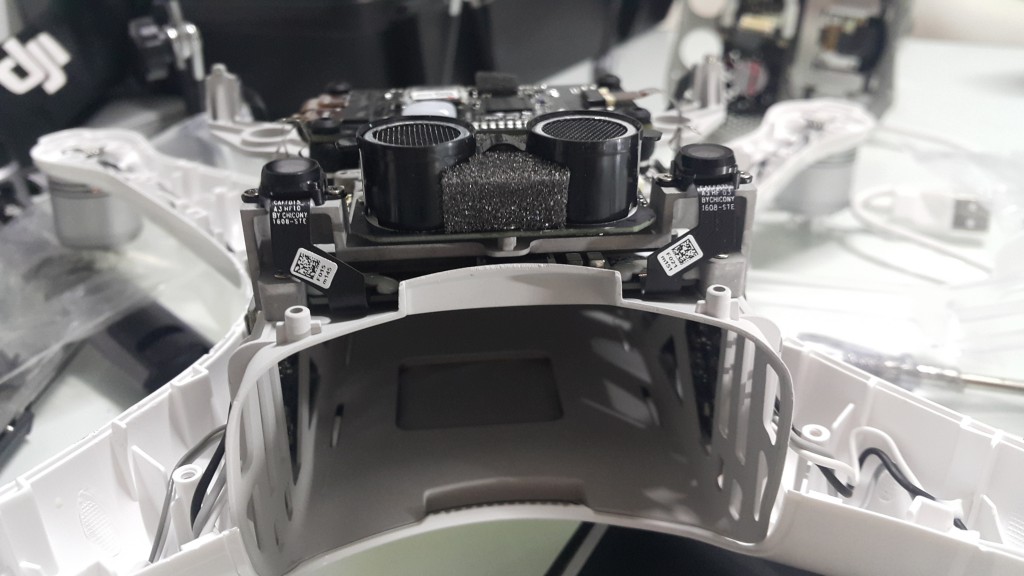

ด้านข้างของตัวลำ(อีกด้านหนึ่ง)

20160601_201028

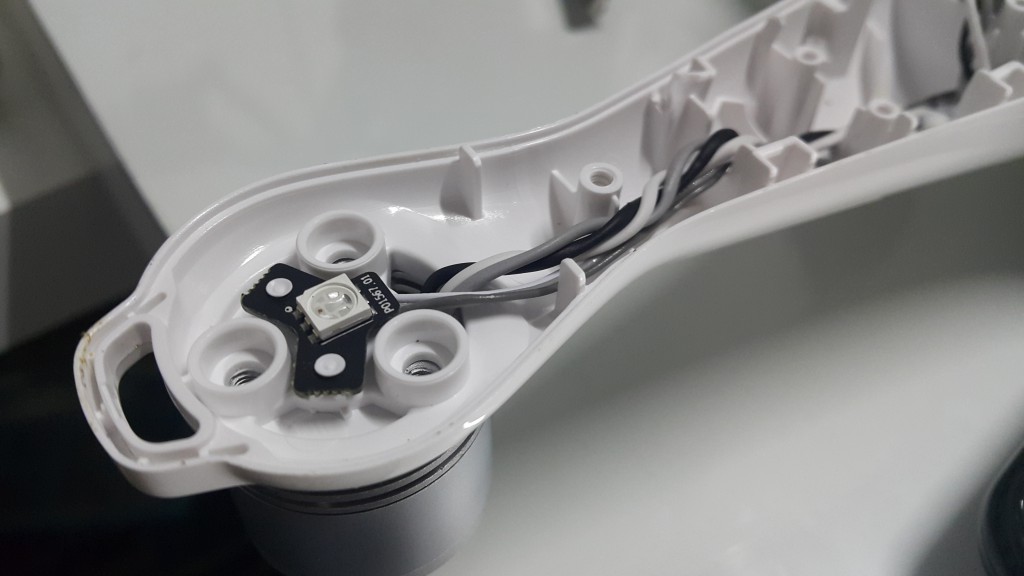

ไฟ LED ที่ติดอยู่ใต้มอเตอร์

20160601_201032

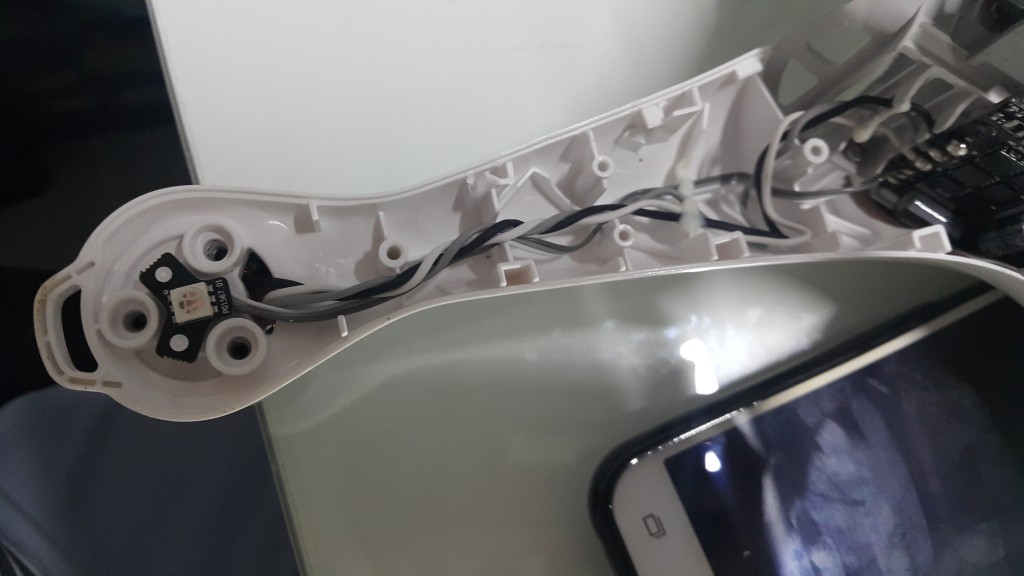

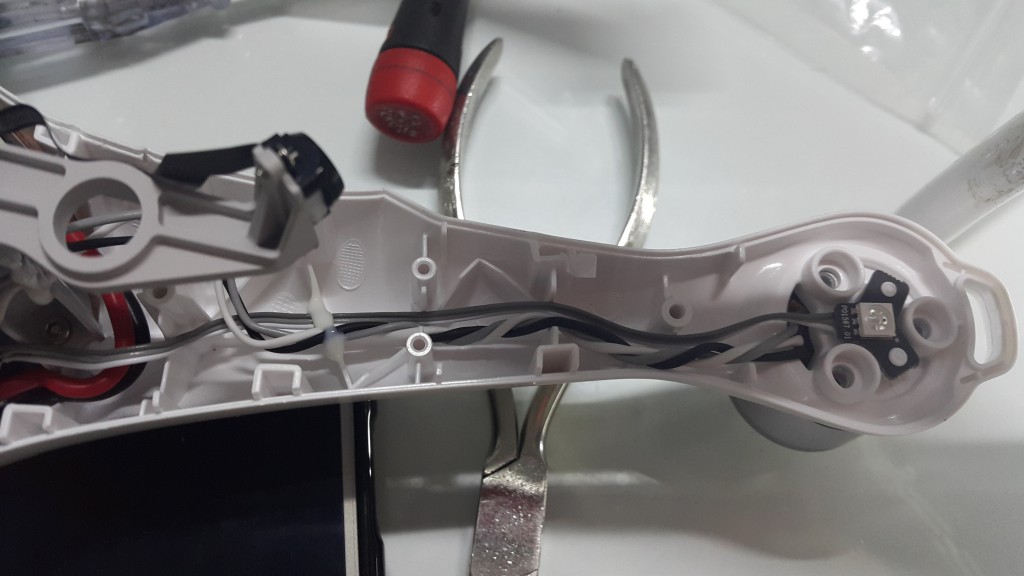

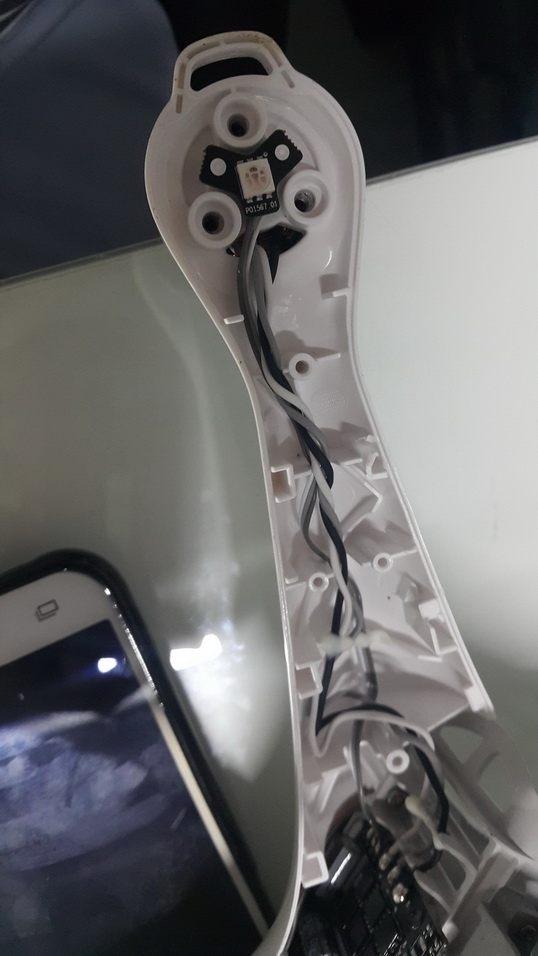

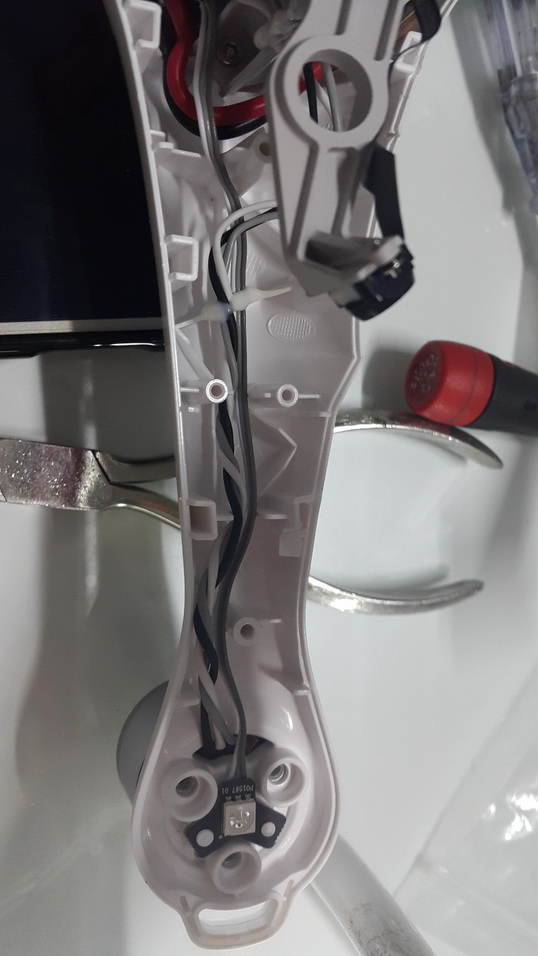

สายไฟไป Motor และ LED จะแยกกันเป็น 2 ชุด , ชุดละ 3 เส้น จะถูกมัดรวมและถูกติดกาวไว้กับกระดอง

20160601_201040 20160601_201044

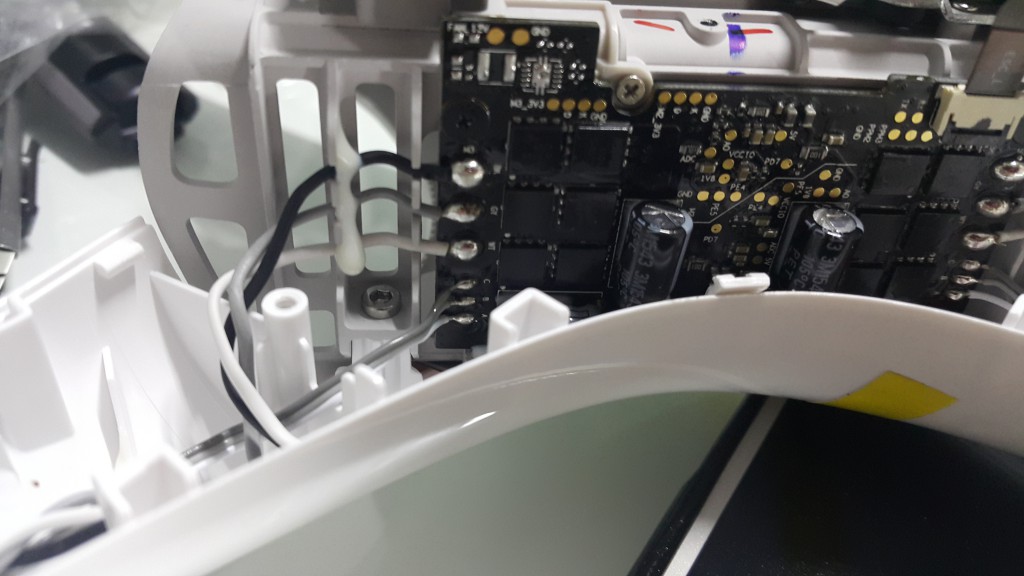

สายไฟจากมอเตอร์ ถูกเชื่อมเข้ากับตัวบอร์ดของ DJI Phantom4 ต้องทำการเชื่อมออกก่อนที่จะเอามอเตอร์ออกได้

20160601_201105

ค่าใช้จ่ายประมาณคร่าวๆ

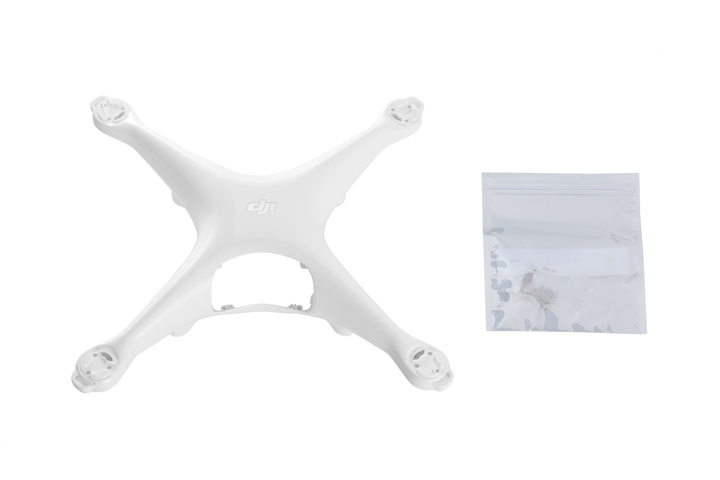

1. ค่ากระดอง  DJI Phantom 4 = 4,000 บาท(รวมค่าแรง)

medium_P4_Part_27_____4_ medium_P4_Part_27_____5_

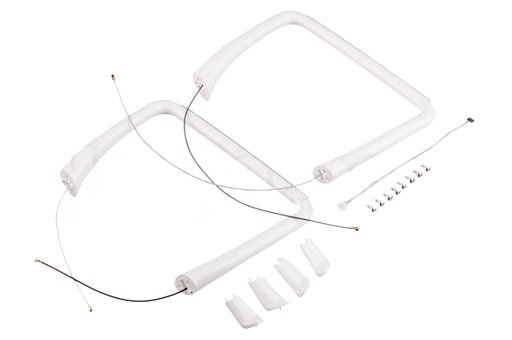

2. ค่าขาสกี DJI Phantom 4 = 2,000 บาท

xdji-phantom-4-landing-gear-512px-512px.jpg.pagespeed.ic.VL8mpPmFTD

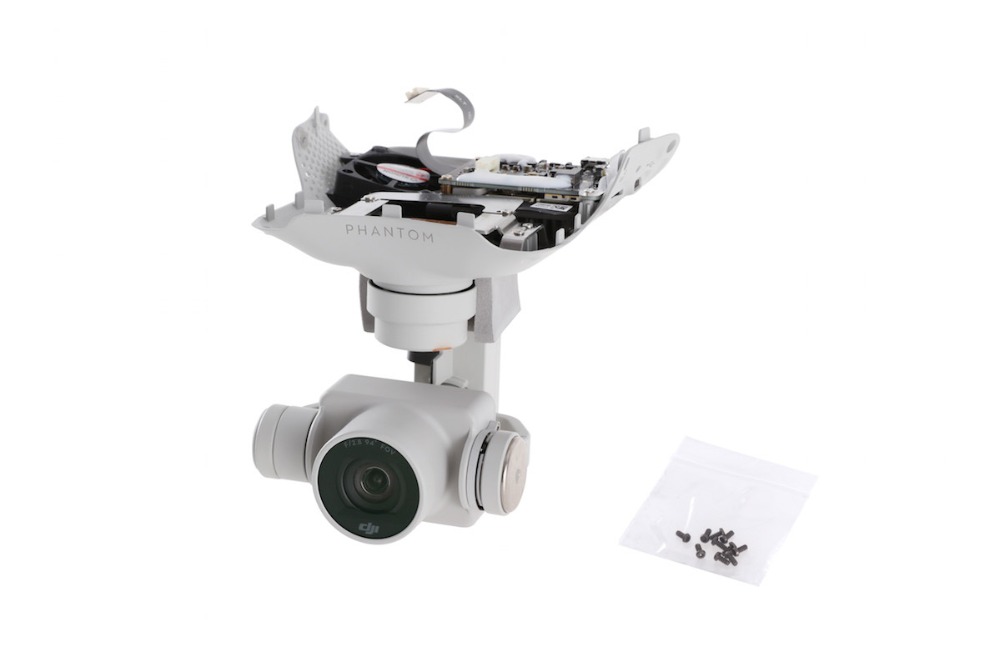

ซ่อมกล้อง ราคา 4000-15,000 บาท ดูตามอาการ

DJI-Phantom-4-Gimbal-Camera-for-P4-Drone-4K-Video-and-12MP-Photos-2016-Newly-Hot
